램 오버클럭 용어의 이해, DRAM 다이 의미와 확인방법

램 오버클럭 할 때 A다이, B다이, C다이 등 디램을 이야기 하면서 사용하는 다이는 무엇이고 왜 구분을 해놓은 것인지 정리해 놓은 글이 있어 개념이해를 위해 확인하고 넘어가 보겠습니다.

램 오버클럭 다이

다이란 무엇인가

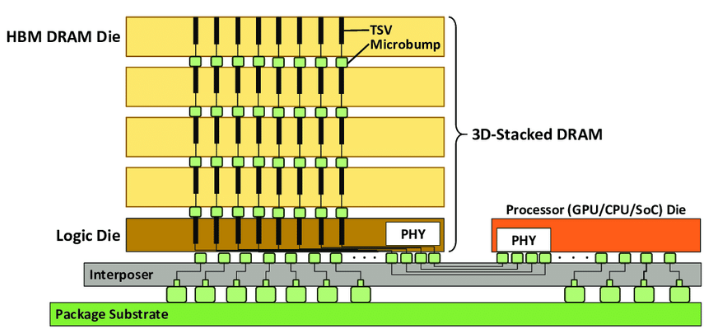

다이란 간단하게 이야기 하면 DRAM PCB 위에 흑색 사각형 칩을 의미합니다. 정확하게는 칩안에 다이가 1개씩 들어있다고 보면 됩니다.

다이를 구성하는 단위는 셀(CELL)이라고 하는데 셀은 1 트랜지스터, 1커패시터로 구성되어 있습니다. 이 셀들이 모여 셀그룹을 이루고 이 셀그룹이 모여 다이가 되는 것입니다.

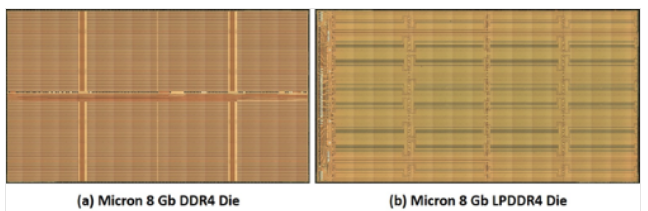

램 다이 구성

양산에 최초 성공한 라인을 A다이라고 명명합니다. 이후 원가절감과 생산성 향상을 위해 설계도 바뀌고 생산하는 설비도 바뀌면서 나오는 제품을 B다이라고 합니다. 이후 같은 과정을 거쳐 생산된 제품을 C다이, D다이, E다이라고 이름을 붙입니다.

이 라인의 변경은 생산성과 원가절감의 결과이기 때문에 뒤로 갈수록 DRAM이 오버클럭이 잘되는 것은 아닙니다.

램 오버 클럭에서 A다이, B다이, C다이 차이

DRAM 최초의 양산 라인에서 생산되는 제품이 A다이 입니다.

생산성과 안정성을 개선한 양산 라인이 B다이 입니다.

B다이 이후 버전은 지속적인 생산성 개선 작업의 결과 입니다.

다이가 램 오버에 미치는 영향

램 오버 클럭을 할 때 다이에 따라 오버가 들어가는 양이 다르고 타이밍 값도 조금씩 차이가 납니다. 이는 생산되는 라인마다 설계도 다르고 설비도 다르기 때문에 수율에 차이가 납니다. 일반적으로 B다이 생산 제품에 오버 수율이 좋기 때문에 가장 선호되고 있습니다.

다이 확인하는 방법

삼성 DDR4 램 다이 확인방법

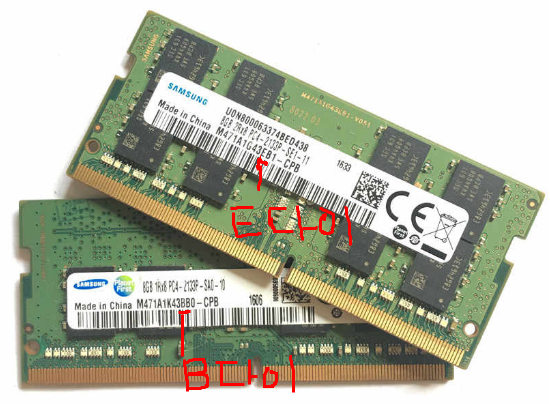

삼성 DDR4 램 다이 확인하는 방법은 시리얼 넘버만 읽으면 되므로 비교적 간단합니다. 사진과 같이 시리얼 넘버가 끝나는 부분에 EB2, BB2라고 적혀 있는데 첫 글자가 E면 E다이, B면 B다이 입니다.

다이 확인 하는 법 램 오버클럭

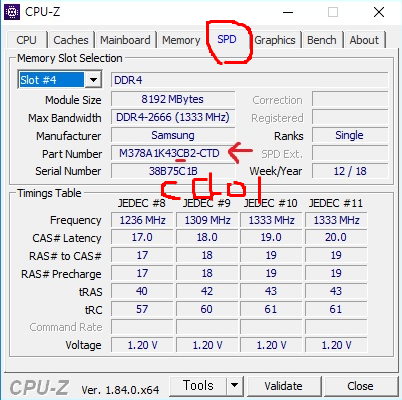

CUP-Z를 통해서도 다이의 시리얼 넘버가 표시되므로 간단히 확인이 가능합니다.

램 다이 확인 CPU-Z

삼성 DRAM이 아닐 경우 다이 확인하는 방법

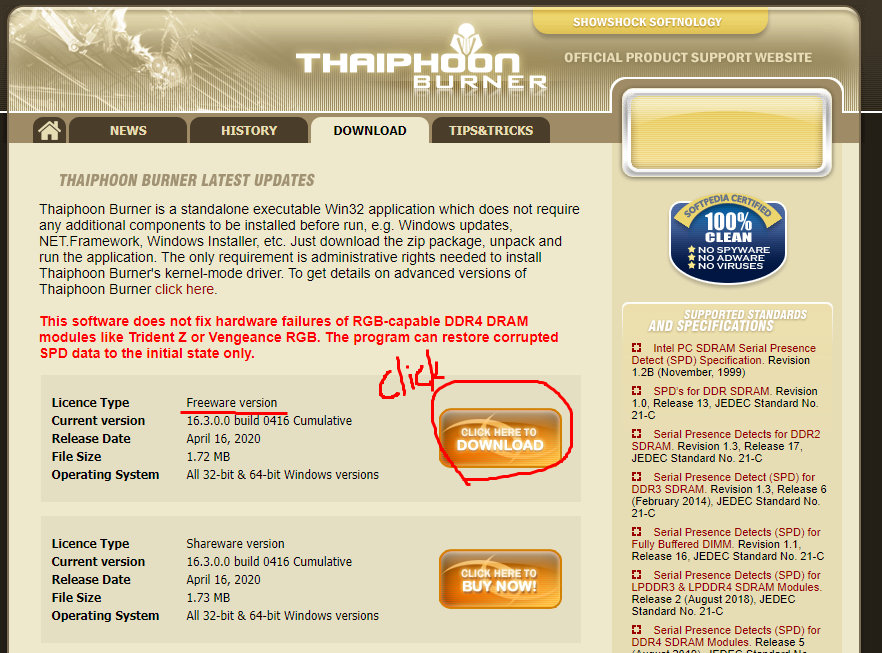

타이푼 버너 라는 프로그램을 다운 받아 확인 할 수 있습니다.

램 오버클럭 램 다이 확인 방법

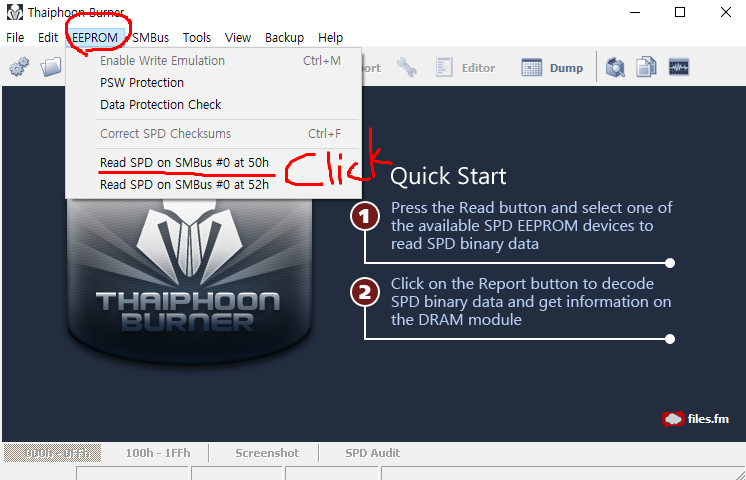

프로그램은 관리자 권한으로 실행 시켜 주시면 프로그램이 실행 됩니다. EEPROM 탭으로 들어가셔서 제일 밑에 READ SPD 를 클릭해 주세요.

타이푼 버너 램 다이 확인

우측 네 번째 항목에 보시면 다이 정보를 확인 할 수 있습니다.

램다이 확인방법

결론

램 오버클럭 진행 시 램 다이의 확인은 필수라기 보다는 선택에 가깝다고 할 수 있습니다. 다이에 따라서 램 오버클럭 수치가 조금씩 다르기 때문에 먼저 선행해 보았던 사람들이 공유한 자료를 참고해 볼 수 있으므로 시간을 아끼는 효과는 있습니다.

램 오버클럭을 하는 경우에 이러한 정보를 알고 계신 것이 더 유리할 것 같아 공유 드려보았습니다.

램 오버클럭 진행에 도움이 되셨다면 좋겠습니다.
